羅德凸輪轉子泵聯軸器找中心是泵、風機等輔機設備檢修的一項重要工作，轉動設備軸中心若找得不準，必然要引起機械的超常振動。因此在每次檢修中必須進行轉動機械設備軸中心找正工作，使兩軸的中心偏差不超過規定數值。我們羅德凸輪轉子泵中心標準基本上都在0.05mm(即5絲)以內。

找中心的目的是使一轉子軸中心線與另一轉子軸中心線重合，即要使羅德轉子泵聯軸器兩對輪的中心線重合，也就是要求泵體軸中心線與電機軸中心線重合。

具體要求：

使兩對輪的外圓面同心。

使兩對輪的端面平行。

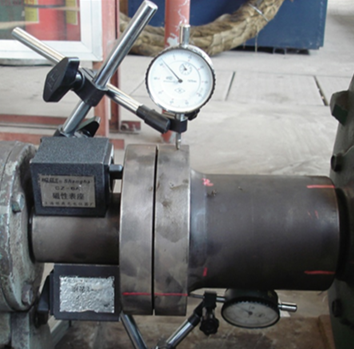

測量時在一個轉子對輪上裝上磁性表座，另一個對輪上裝上百分表，徑向、軸向各一付，（為防止轉子竄軸，軸向則需裝二個表，相差180度）。連接對輪（一般一到二枚螺絲，擰緊即可），然后一起慢慢地轉動轉子，每隔90度停下來測量一組數據記下，測出上、下、左、右四處的徑向b、軸向a四組數據，將數據記錄在下圖所示的方格內。

一般圓里面的為軸向數據a，外面的為徑向數據b，在測得的數值中，若b1=b2=b3=b4，則表明兩對輪同心；若a1=a2=a3=a4， 表明兩對輪的端面平行。

若同時滿足上述兩個條件，則說明羅德轉子泵兩軸的中心線重合；若所測數據不等，根據計算結果是否在標準范圍內，超出標準則需對兩軸進行找中心。
